Van pinch(Pinch valve)

  • Lớp lót cao su sức đàn cao, bịt kín không xì
  • Thiết kế toàn mặt ngang, 100% không tắc nghẽn
  • Kim van đàn tính độc đáo, đóng và mở van càng tin cậy
  • Lớp lót chịu mài mòn, kéo dài tuổi thọ sử dụng 2-4 đôi
Van pinch(Pinch Valve)
  • Van pinch(Pinch Valve)
  • Van pinch(Pinch Valve)
  • Van pinch(Pinch Valve)

Ưu thế sản phẩm

Cao su lớp lót tính đàn hồi lớn, bịt kín 100% không xì

Cao su chịu mài mòn nghiên cứu chế tạo bằng kỹ thuật cao su độc đáo

Hàm lượng cao su thiên nhiên đạt đến 97%

Đàn tính tốt, vượt qua 76%, cho nên bịt kín tốt

Ngoài ra, thiết kế bàn u cao su trên Fal-nen

Không cần thiết bị bịt kín nào

Liên tiếp thông thoáng, không xì

Cao su chịu mài mòn
Thành trơn, sức ngăn chặn của vật liệu lưu động nhỏ
Thiết kế toàn mặt cắt
Bề mặt trơn
Sức ngăn chặn của vật liệu nhỏ
Chất lỏng chảy ổn định và nhanh chóng
Trong tình hình công trình thực tế, rất ít xuất hiện tắc nghẽn
Đàn tính lớn của kim van cao su, đóng và khởi càng tin cậy

Kim van là một cái ống mềm đàn tính chịu mài mòn

Đóng và khởi thông qua ống ép, đóng tin cậy

Nếu tốc độ nhanh chóng có thể làm cho sự phá hoại của ống mềm giảm đến nhẹ nhất

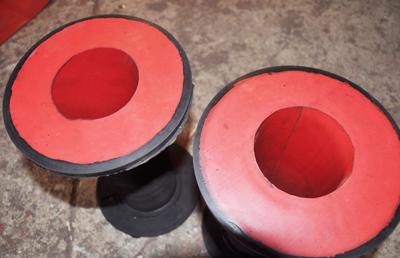

Lớp lót cao su

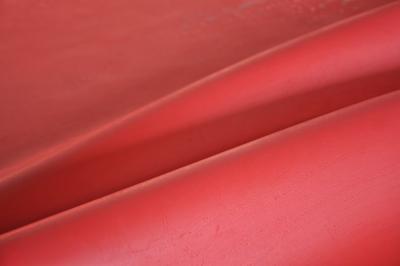

Lớp lót cao su, độ chịu mài mòn vượt qua 128%

Kim van chế tạo bằng cao su chịu mài mòn Tân Hải, chỉ số chịu mài mòn đạt 128%,tuổi thọ là 2--4 đôi của cao su khác, là 3--6 đôi của cao su polyurethan.

Do tính năng chịu mài mòn tốt, tuổi thọ sử dụng của van pinch hơi dài, rất ít xuất hiện trục trặc, giảm khoảng 60% giá thành giữ gìn.

Chúng tôi cung cấp hai loại van pinch: Van pinch khống chế bằng tay và van pinch khống chế bằng điện khí

  Van pinch khống chế bằng tay Van pinch khống chế bằng điện khí
Phương thức khống chế Khống chế bằng tay
Khống chế viễn thông và khống chế tự động hóa
Nguyên lý công tác

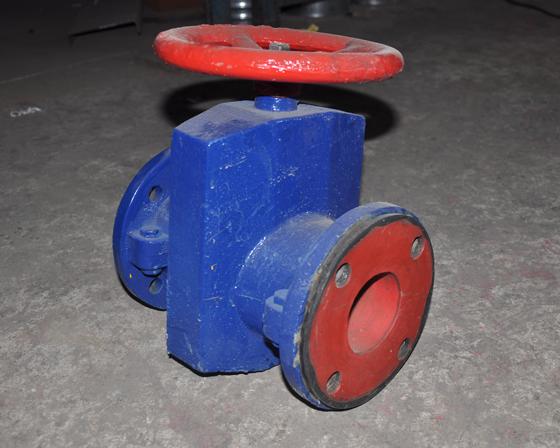

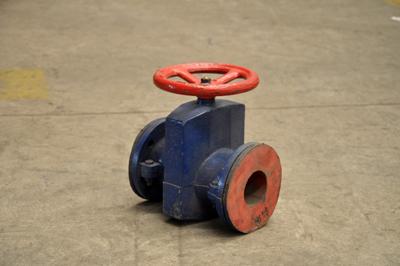

Bằng tay xoay quay bánh tay, cây van lớn nhỏ đồng thời kéo động ván cống trên dưới, ép ống, để đóng, xoay quay ngược thì khởi, như vậy, ván cống hoàn thành công việc đóng và khởi giữa cột.

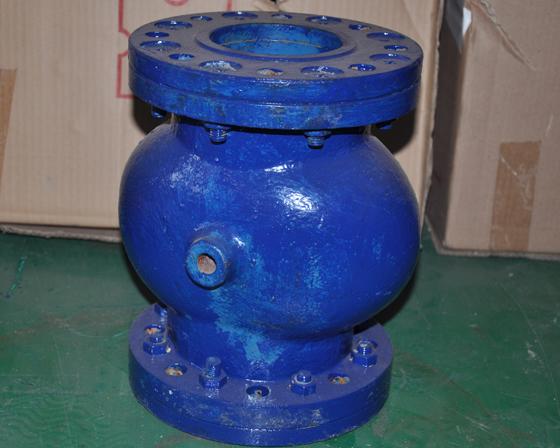

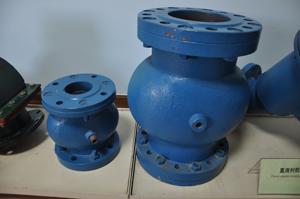

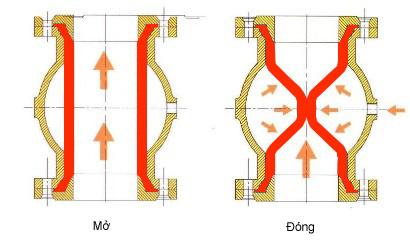

Thông qua sự ép không khí hoặc ép nước giữa thân van và nối ống cao su, làm cho nối ống biến hình, cắt thể lỏng, thực hiện khống chế viễn thông và khống chế tự động hóa.

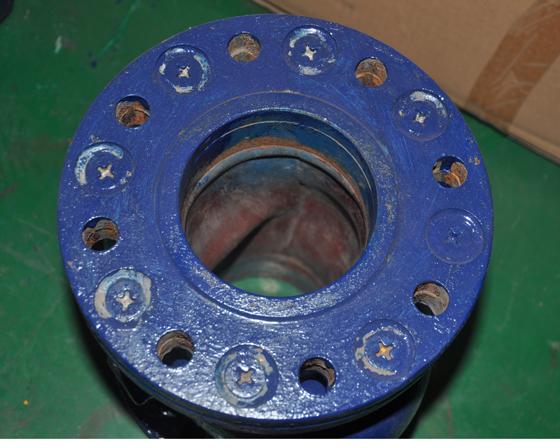

Hình ảnh

Vấn đề bình thường

Phạm vi sử dụng của van pinch(pinch valve)?
Đường ống vận tải các loại vật liệu ăn mòn và vật liệu không ăn mòn
Thêm chất thuốc như công nghiệp hóa chất, khoáng sản mỏ
Van pinch có những điều khuyết điểm nào?　　
Van pinch chủ yếu áp dụng trong môi trường áp lực thấp, phổ biến thấp với ddN16.
Van pinch là van với nối ống cao su làm cho hạch tâm, cho nên nhiệt độ có hạn chế nhất định, thông thường trong phạm vi -40~200℃.
Có hạn chế công nghệ cao su, dưới tiền đề đáp ứng cường độ chất lượng của nối ống, cửa chế tạo của van pinch thông thường trong phạm vi DN300mm. Gía cả của van pinch với cửa lớn hơi cao.
Tips:
Khi sử dụng van pinch, nên chú ý :
Van này không được làm việc dưới môi trường phụ áp.
Không nên giảm áp lực nhanh chóng.
Áp lực làm việc lớn nhất của đệm lót là 10.5 KG/cm2, nếu cao hơn áp lực này, xin mời liên hệ với chúng tôi.

Thông số sản phẩm

Do môi trường áp dụng có ảnh hưởng lớn cho lựa chọn van pinch, công nhân kỹ thuật hỗ trợ bạn lựa chọn sản phẩm thích hợp.Tư vấn kỹ thuật

Quy cách D B C A E F G Fal-nen Trọng lượng (kg)
Đường kính Fal-nen Bu-lông PCD Kích thước bu-lông Nhôm Gang đúc
20 20 144 150 15 119 80 100 105 75 4-Φ14 1.6 2.8
25 25 159 165 15 119 90 125 115 85 4-Φ14 2.3 3.2
40 40 199 205 17 119 118 162 140 100 4-Φ18 3.5 5.5
50 50 229 235 17 220 156 185 150 110 4-Φ18 6.5 12.5
65 65 299 305 17 220 190 200 165 125 4-Φ18 8.8 15
80 80 309 315 21 220 202 225 185 145 4-Φ18 10.5 22
100 100 354 360 25 220 247 269.5 200 160 8-Φ18 18.2 41
125 125 419 425 28 280 310 350 220 180 8-Φ18 29 66
150 150 479 485 29 280 343 373 285 240 8-Φ18 42 99
200 200 594 600 30 280 457 486.5 340 295 8-Φ22 87 230
